混凝土抗劈裂夾具

混凝土抗劈裂夾具分為三種。
  一種是圓柱體，做直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)的劈裂抗拉強度試驗。
圓柱體技術參數：
 1.支架墊塊:50mm×20mm
 2.支架左右檔寬度:151mm,101mm
 3.長度:305mm
 4.凈重：25
 5.試件尺寸：滿足直徑150mm×300mm的圓柱體標準試件(或直徑100mm×200mm非標準試件)

 6.適用機型：通用型，可在各廠生產的機、壓力機上使用
  一種是立方體，做150mm的立方體標準試件(或邊長為100mm非標準立方體試件)的劈裂抗強度試驗。
立方體技術參數：
 1、支架墊塊:75mm×20mm
 2、外形尺寸(長x寬x高):250x210x220mm
 3、凈重：14.5Kg
 4、適用機型：通用型，可在各廠生產的機、壓力機上使用
 5、試件尺寸：滿足邊長為100mm 、150mm立方體試件
是根據國標T0560-2005普通混凝土力學性能試驗方法標準制作而成.混凝土的劈裂抗拉強度實驗采用立方體或圓柱體試件，在試件的中心平面內，作用均勻分布的壓力，使外力作用的豎向平面內產生近似均布的拉應力，該拉應力可以根據彈性理論計算出來。我國采用150mm150mm150mm的立方體作為標準試件。

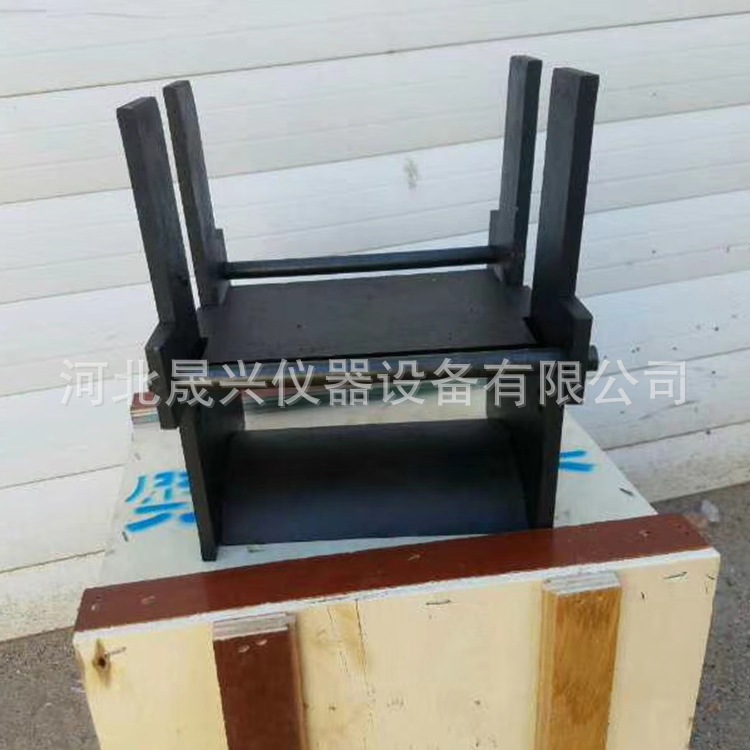

方圓兩用混凝土抗劈裂強度夾具

    第三種：方圓兩用混凝土抗劈裂強度夾具是根據國標GB/T50081-2002《普通混凝土力學性能試驗方法標準》制作而成,它既能滿足邊長為150mm的立方體標準試件(或邊長為100mm非標準立方體試件)劈裂抗強度試驗,也能滿足特殊情況下Ф150mm×300mm的圓柱體標準試件(或邊長為Ф100mm×200mm非標準試件)的劈裂抗拉強度試驗.

二、方圓兩用混凝土抗劈裂強度夾具技術參數

1、支架墊塊:75mm×20mm

2、支架左右檔寬度:151mm,101mm

3、長度:305mm

4、外形尺寸(長x寬x高):250x210x220mm

5、凈重：14.5Kg

6、適用機型：通用型，可在各廠生產的機、壓力機上使用

7、試件尺寸：滿足邊長為100mm 、150mm立方體試件

三、 設計依據

GB/T50081-2002《普通混凝土力學性能試驗方法標準》

四、 步驟

1、試件采用邊長為150mm的立方體標準試件，每組3個試件。

2、試驗機與試件之間采用鋼制弧形墊條。在鋼制墊條與試件之間應墊以木質三合板墊板，木質三合板墊板的要求：寬15-20mm，厚3-4mm。兩種墊條(板)的長度均應不小于試件的邊長，木質墊板不得重復使用。

3、抗劈裂夾具試驗步驟

(1)檢查試件外觀，并測量尺寸。

(2)在成型時的頂面和底面劃出劈裂面的位置。

(3)按圖所示安放試件、弧形鋼制墊條及木質墊板。試件的軸心應對準試驗機下壓板的中心，墊條應垂直于試件成型時的頂面。

(4)加載：當試件的抗壓強度低于30Mpa時，加載速度取0.02-0.05MPa/s,當試件的抗壓強度等于或高于30MPa時，應取0.05-0.08MPa/s。當試件臨近破壞、變形迅速增長時，應停止調整試驗機油門，直至試件破壞。記錄zui大荷載，精確至0.01MPa。

4、抗劈裂夾具混凝土立方體試件的劈裂抗拉強度按下式計算：

　　式中 ——混凝土劈裂抗拉強度(MPa);

　　     ——荷載(N);

　     　——試件劈裂面面積(mm2)。

5、抗劈裂夾具 以3個試件測值的算術平均值作為該組試件的劈裂抗拉強度值。
