視頻監控測試儀

HVT-2612（VI代）

HVT-2612T

3.5英寸全視角顯示屏/PTZ云臺控制/圖像發生器/網線測試/

斷點測試（T型號）TDR功能需多加300元

原裝帶IP查找掃描工程寶HVT-2612尋線 光功率視頻監控測試儀

  主要應用：

 安防監控工程
 網絡布線工程
 光纖維護工程

產品概述：

全新工程寶針對IP攝像機、網絡交換機等網絡設備的安裝和維護，增加POE供電測試、PING、IP地址查找、端口閃爍功能；同時針對安防監控系統中的BNC線纜、控制線纜維護需求，增加TDR線纜測試功能，精確測量BNC線纜、網線、控制線纜的斷點、短路位置，有效減少維護人員查找線纜故障點的時間，提高工作效率。同時具有視頻顯示、PTZ控制、DC12V電源輸出、音頻測試、圖像發生器、RS485 數據捕捉、網線測試、尋線功能、高精度數字萬用表、激光功率測試、視頻錄像、視頻拍照、錄像回放、圖像放大、LED燈夜晚照明等功能。

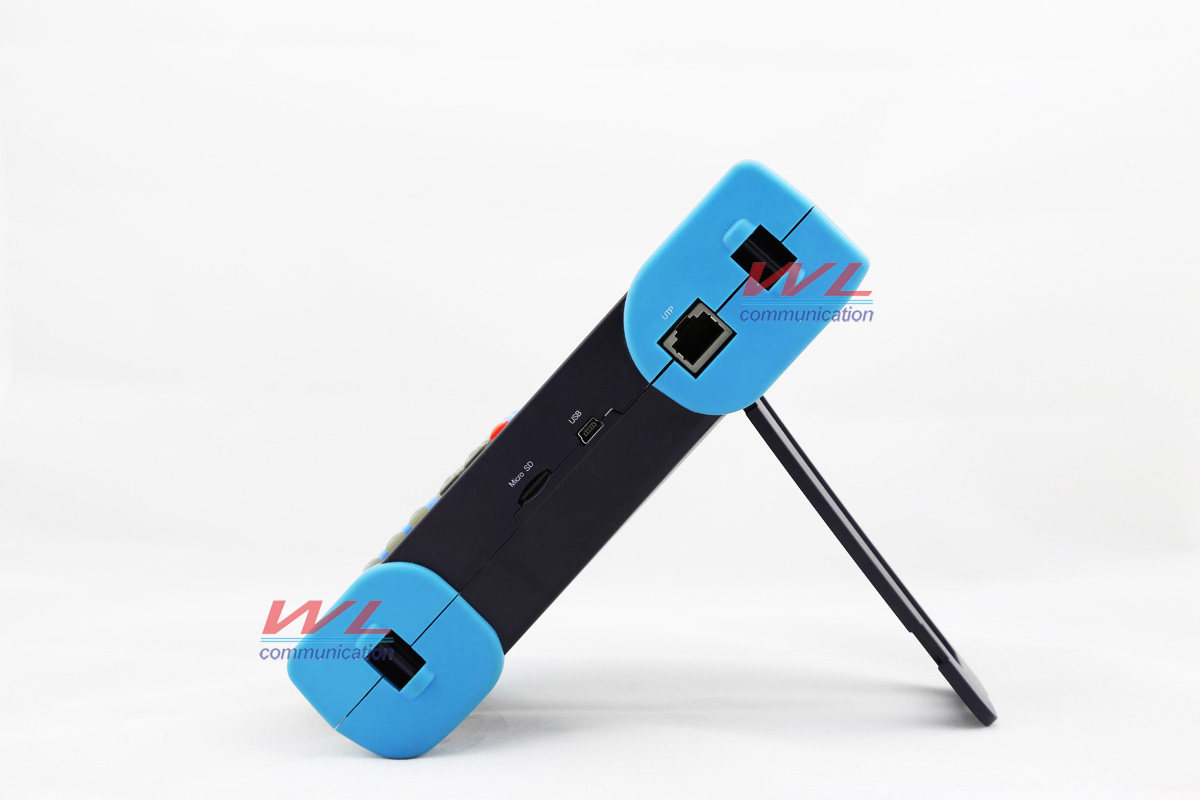

 HVT2612HVT-2612功能特點：

   中文、英文等語言可設置。
   3.5英寸480（RGB）x320全視角顯示屏。NEW
   LED便利照明小燈，黑暗中也可操作了。NEW
   可更換式MicroSD插卡。NEW
   新增兩個自定義快捷功能鍵（F1和F2。NEW
   LCD屏幕亮度/對比度/色彩飽和度可調；背光亮度可調。
   視頻制式NTSC、PAL自動適應和制式顯示。
   高精度、高穩定性光功率計，測試光纖傳輸的功率值。
   10倍縮放模式，用戶可將視頻畫面按10種放大倍數觀看局部細節，按鍵，快捷易用。NEW
   提供視頻錄像和錄像回放功能，一鍵操作，快捷易用。NEW
   視頻拍照功能，可截取圖像并存儲到設備上的SD卡中，一鍵操作，快捷易用。NEW
   內置增強型圖像發生器，發送彩條圖像、測試圖像、純紅色、綠色、藍色、白色、黑色圖像，用于測試監控傳輸通道和調試顯示設備、觀察監視器是否有亮點、黑點等。NEW
   視頻信號強度測量，測試視頻信號電平是否衰減。
   增加尋線器功能，儀表發送特定信號，可在雜亂的線纜當中尋找出與儀表連接的線纜。 。NEW
   PING測試，測試IP攝像機或其他網絡設備的以太網端口是否正常工作，IP地址是否正確。NEW
   IP地址掃描，快速查找與儀表連接的IP攝像機或者其他網絡設備的IP地址。NEW
   POE電壓測量，測試POE交換機給IP攝像機、無線AP等設備供電的電壓。NEW
   端口閃爍功能，方便工程人員查找交換機端口。NEW
   鏈路監測功能，檢查需要設置的IP地址是否被其他網絡設備占用。NEW
   TDR線纜測試功能，測量BNC線、網線等線纜的斷開或短路位置。（僅帶T型號提供。NEW
   球機地址快速掃描尋找功能,幫助用戶查找球機地址。
   增強型網線、線測試功能，線頭尋找、線序排列顯示。
   支持RS232/RS485/RS422接口，速率600 ～ 115200bps可調。
   支持PELCO-P、PELCO-D、SAMSUNG等三十多種控制協議。
   PTZ協議捕捉分析功能，控制協議指令顯示，幫助工程人員判斷RS485傳輸是否正常，更容易地找出故障設備。
   PTZ（云臺與變焦）控制，可控制云臺轉動方向、攝像機變倍、聚焦、光圈及球機菜單參數設置，預置位的設定與調用等。
   DC12V 1A電源輸出，為攝像機提供應急電源。
   音頻輸入測試，測試拾音器等音頻信號。
  電池電量圖形顯示，電池供電或外接電源供電同時給電池充電，電源控制保護電路，低功耗工作節能環保，一次充電4～5小時，可正常使用11小時。

  功能介紹：

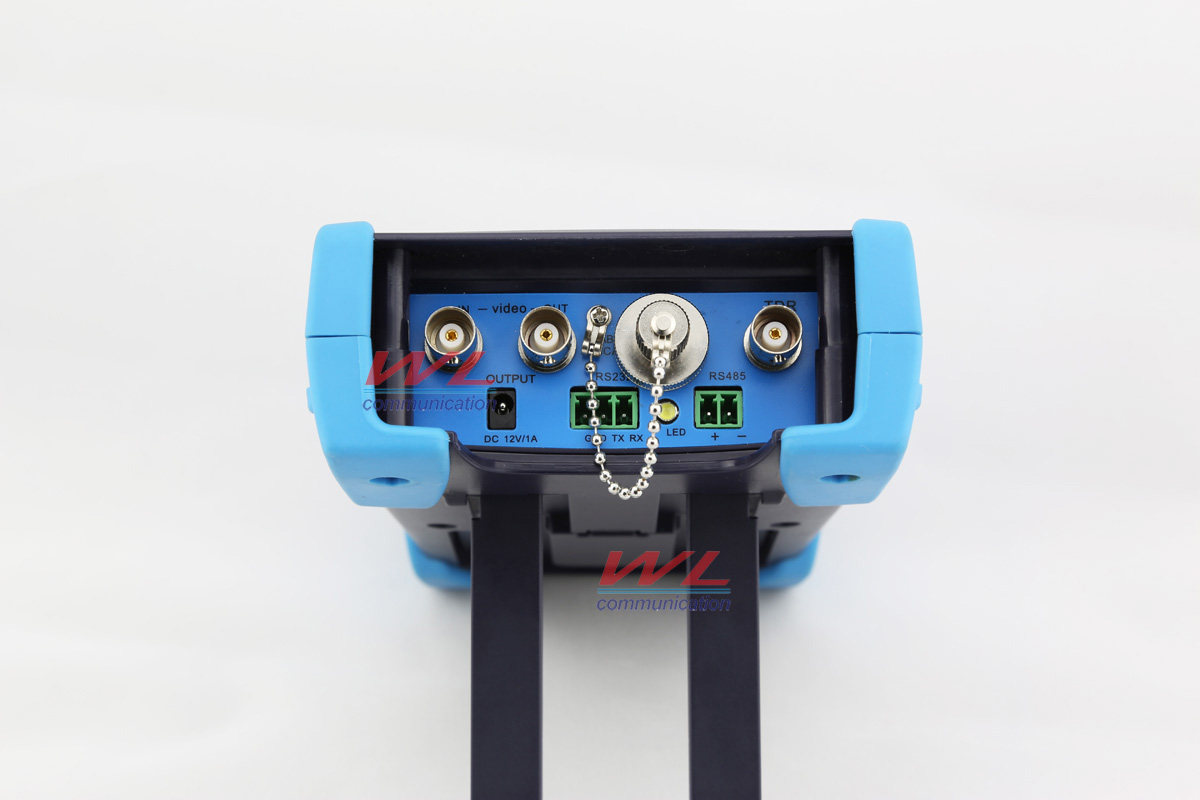

1、視頻信號測試功能

視頻監控測試儀，內置高清晰3.5英寸480（RGB）x320全視角顯示屏，可視角度更大，更直觀方便地顯示攝像機圖像質量。支持PAL/NTSC制式的圖像信號。

儀表LCD顯示屏的亮度、對比度、色彩飽和度可調整，LCD的背光亮度可調，適合于野外施工和維護工作。

2、視頻信號強度測試功能

視頻監控測試儀的視頻信號強度測量功能，測試視頻信號強度是否衰減或過高。視頻信號由于視頻線纜過長會造成信號衰減，視頻信號的衰減會造成圖像暗淡，降低圖像動態范圍；視頻信號過強，會造成虛影，降低圖像的清晰度。CCTV TesterPro的視頻信號測量功能，實時顯示視頻信號的電平值，如果超出范圍，儀器的屏幕會有提示信息顯示。

3、云臺控制功能

視頻監控測試儀內置Pelco-D/P，SAMSUNG，Panasonic等三十多種PTZ控制協議，通過自身的RS485或RS232接口，用戶可以控制云臺的上、下、左、右轉動，以及調整一體機的變焦、聚焦、光圈大小。

視頻監控測試儀支持水平轉動速度、垂直轉動速度調整；以及預置位設置、預置位調用功能，可調用快球的菜單，編輯球機各項參數。

4、增強型圖像發生器功能

多制式圖像發生器通過視頻OUT端口，發送多種制式（PAL，NTSC）標準彩色圖型條，圖型條有：白、黃、青、綠、粉、紅、藍、黑共八種顏色，通過監控中心的監視器是否接收到彩色圖型條來判斷視頻通道是否正常傳輸，同時，通過監控中心接收到的彩色圖型條，可以判斷是否因為傳輸有衰減或干擾造成顏色偏差。該設備也可由視頻OUT端口發送彩色圖案，同時在IN端口接收并顯示，適用于視頻傳輸的現場檢測，如視頻光端機、視頻線纜等。

新增發送測試圖功能，可以測試監視器接收到圖像是否偏移；

新增純紅色、綠色、藍色、白色、黑色，可以測試監視器是否有亮點、黑點等。

5、DC12V 1A電源輸出功能

視頻監控測試儀專門為攝像機的供電而設計了12V 1A的電源輸出端口，為攝像機提供臨時的供電。主要應用于一些攝像機的現場演示和測試，同時，對于一些需要安裝攝像機的場地，因為項目實施之前現場沒有電源，必須找到臨時的電源為攝像機供電，CCTV TesterPro的供電輸出就發揮了必要的作用。

6、音頻測試功能

視頻監控測試儀的音頻測試功能，可以對視頻監控前端的拾音器等音頻設備進行測試。

7、增強型網線測試功能

增強型網線測試功能，通過儀表上的UTP CABLE TEST測試端口，可以測試出各種網線的連接方式（只需任意兩線接通即可顯示通斷及線纜排序情況及測試盒編號）。

增強型網線測試功能，能夠顯示被測試線纜的編號（測試盒編號，默認編號：255），相當于布線工程的分線器，工程師通過顯示的編號為網線作標志，在繁雜的網線堆中快速理順網線連接。

8、云臺控制數據捕捉分析功能

儀表可通過RS485/RS232接口捕捉多功能鍵盤或DVR等控制設置發過來的控制協議代碼，檢驗監控中心機房發送過來的PTZ控制命令數據是否能正常收到，驗證RS485/RS232數據傳輸。屏幕顯示16進制代碼，如PELCO-P：A0 00（地址） xx xxxxxx AF xx
                            PELCO-D：FF 01（地址）xx xxxxxxxx

9、云臺地址掃描功能

視頻監控測試儀的地址掃描功能，可以快速協助工程師查找快球的地址。工程師對于一些需要維護的快球，有可能不知道快球的地址，如果要拆下快球進行檢查，工作量比較大。視頻監控測試儀的掃描功能，可以幫助工程師快速查找球機的地址。

10、尋線功能

用過儀表發送特定信號，可在雜亂的線纜當中尋找出與儀表連接的線纜。方便工程人員快速查找出需要連接的線纜，節約施工時間。

11、圖像顯示放大功能（可設置10倍放大）

可設置10倍視頻數碼放大，用戶可將視頻畫面按1x、2x、3x、4x、5x、6x至10X等10種放大倍數觀看局部細節。

圖像顯示放大功能，將圖像放大后在屏幕上顯示，同時可將放大后的圖像通過VIDEO OUT端口送到監視器，可在監視器上觀看局部細節。

12、視頻截圖

測試儀在進行視頻測試及云臺調試的同時，不需要切換屏幕等繁瑣操作，隨時可將視頻圖像拍照截圖，并存儲于設備SD卡中,方便施工記錄現場情況。

13、視頻錄像

測試儀在進行視頻測試及云臺調試的同時，一鍵操作即可將視頻進行錄像，并存儲于設備SD中,方便施工記錄現場情況。

14、記錄回放

儀表將視頻拍照圖片和錄像文件存儲于SD卡中，不同日期建立不同的存儲文檔目錄，用戶可以調用查看不同時期的文件進行查看。

15、端口閃爍

儀表發送信號，使與儀表連接的以太網交換機端口按一定的頻率閃爍，這樣工程施工人員在交換機端口處便能通過肉眼快速查找到對應的網線，大大加快了工程施工進度，防止錯插、錯拔網線等人為中斷網絡通信現象，相對于其他的尋線設備更快，更準。

16、IP地址掃描

數字監控應用中，IP攝像機的IP地址標識不清、或忘記時，無法對該設備進行調試。儀表的IP地址掃描可快速查找與儀表連接的IP攝像機或其他網絡設備的IP地址。

17、鏈路監測

在現有網絡中增加IP攝像機或其它網絡設備，必須確新增IP地址不會被其它網絡設備使用，否則會造成IP地址沖突，影響設備正常使用。鏈路監測功能可檢查需要設置的IP地址是否被其他網絡設備占用。

18、PING測試

PING是網絡調試中zui常規工具，用于測試IP攝像機或其他網絡設備的以太網端口是否正常工作，IP地址是否正確。

19、PoE測試功能

測量PoE交換機給IP攝像機、無線AP等設備供電的電壓，以便檢查供電是否正常，儀表顯示屏可直觀顯示以太網線纜供電是哪幾根線，每根供電線所供給的電壓大小及連接失敗的線路序號。

20、高精度激光功率計

CCTV TesterPRO的光功率計采用的手持式儀表集成芯片，實現超低功耗運行。3.5英寸的TFT-LCD顯示屏，實現大屏幕高清晰顯示。操作簡單方便。波長1625nm、1550nm、1490nm、1310nm、1300nm、850nm五個波長校正點。可線性或非線性顯示光功率，既可用于光功率的直接測量，也可用于光纖鏈路損耗的相對測量。是光纖通信、有線電視系統、安防系統施工及維護過程中的儀器設備。

21、LED晚間照明功能

為了方便安裝、維護的工程師在晚間或光線較暗的地方能夠看清線路、設備等，儀表增加了LED照明功能，獨立LED開關按鍵，使用方便。

22、F1、F2自定義快捷按鍵

為了提高工程人員工作效率，儀表設置F1、F2兩個快捷功能鍵，不管在什么情況下，按快捷鍵進入該鍵定義的功能，使用方便。快捷鍵對應的功能，工程人員可按照實際使用中zui常用的功能自行定義按鍵。

23、TDR斷點和短路測量（僅帶T型號提供該功能）

TDR測量功能，可精確測量BNC線纜、網線、控制線纜的斷點、短路位置，有效減少維護人員查找線纜故障點的時間，提高工作效率。產品型號zui后一位是T，則該設備具備此功能，否則不提供TDR測試功能。

參數：
