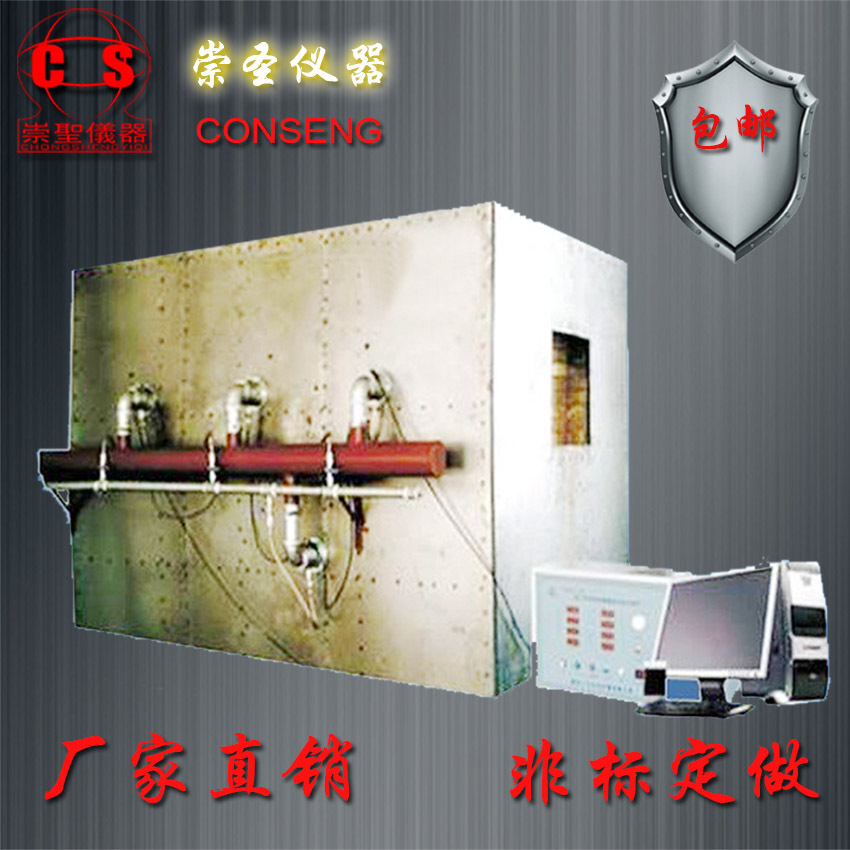

CS8039 電力電纜母線槽燃燒性能試驗爐

一、執行標準

設備的技術性能指標（設備制造滿足GB/T9978-1999中5.1、5.2條款即材料耐火性能試驗、GA/T537-2005的技術要求）

二、產品詳細參數
1、工作電壓：交流380V±10% 50Hz；用電功率：3KW
2、爐壓測量范圍：0-100Pa 測量精度：≤±3Pa 3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、燃氣流量：0-100L/min 測量精度：2.5級
6、氣罐容量：50kg×4
7、余氣催化：水溫40℃±10℃
8、試驗溫度：程序升溫 60min 室溫-925℃ 120min 室溫-1050℃ 180min 室溫-1115℃ 240min 室溫-1150℃
9、爐內溫度：±15℃
10、試件內部溫度：±10℃
11、試件背火溫度：±4℃
12、測溫傳感器：a、鎧裝鉑銠鉑S值熱電偶 精度等級：II級 b、鎧裝鎳鉻鎳硅K值熱電偶 精度等級：II級
13、計時范圍：0-360min 計時精度：<±2s

14、試樣水平大燃燒長度：1600mm 試樣垂直大燃燒長度：1600mm

15、試驗爐外型尺寸：長寬高（300020002500）mm

三、 功能配置
1、 單片機控制，計算機操作
2、 高壓電子點火，次數> 10000次
3、 程序升溫、升溫速率滿足國標GB/T9978-1999
四、 隨機配套
1、 50kg丙烷氣（或液化石油氣）瓶、閥四套
2、 滿足設備要求的高壓風機一臺
3、 可調試400mm300mm母線槽試樣夾二套
4、 品牌計算機一臺（17”液晶顯示）
5、 HP1020打印機一臺
6、 隨機附件一套四、

 五、設備組成

1、 計算機控制、數據處理、打印

2、 燃氣流量控制裝置

 3、 燃燒器

4、 燃燒爐

5、 排煙排氣裝置

六、 設備試驗過程的輔助設備要求
1、 廠房 長寬高（846）m
2、 試樣起吊高2.8m，迂回長度大于2m
