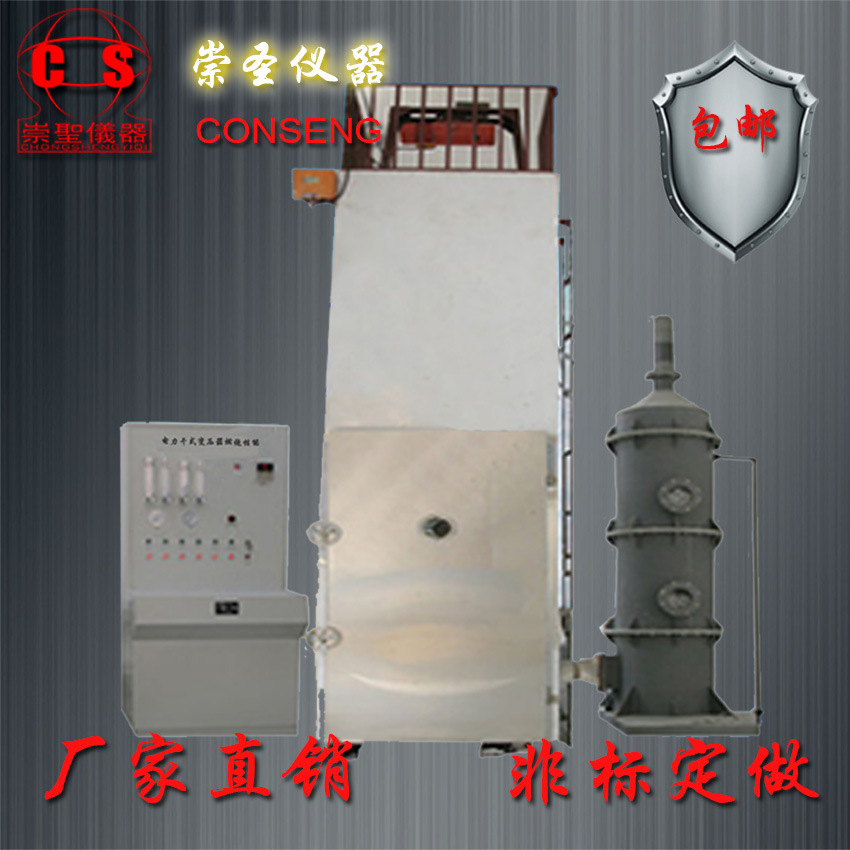

CS8051電力干式變壓器燃燒性能試驗裝置

儀器用途：

  電力干式變壓器燃燒性能試驗裝置（防火試驗裝置），是對電力干式變壓器燃燒性能試驗無試驗設備的問題，自主研制滿足GB1094.11的要求設計制造的電力干式變壓器燃燒試驗系統，該系統采用工控計算機進行集中采樣、記錄、控制以及試驗曲線繪制，終形成檢驗報告（客戶定制格式）；系統采用電子臭氧除味、除煙、除塵系統，滿足環保要求；是一套高控制精度，高采樣精度的綜合測試系統。

一、電力干式變壓器燃燒性能試驗裝置技術指標

1.電源：AC380V三相四線

2.系統總功率：≤26kW（不包括除塵除煙裝置）

3.燃燒箱內部尺寸：（長×寬×高）2000（±100）×1000（±100）×4000（±100）mm

4.燃燒盤尺寸：外徑700（±10）mm  內徑160（±10）mm  高35（±5）mm

5.電熱輻射板尺寸：（寬×高）500（±5）×800（±5）mm

6.金屬屏尺寸：俯視半圓弧Φ900（±5）mm  高1200（±5）mm

7.進氣口風速：可調

8.透光率測量精度：1級

9.火源為熱量27MJ/kg的酒精，容器內起始液面高度為30MM，燃燒時間大約20MIN

二、電力干式變壓器燃燒性能試驗裝置系統的構成

1.燃燒試驗箱

2.煙密度光測系統

3.采樣綜合控制柜

4.電熱屏、試驗小車

5.電子臭氧污染物消除以及除味、除煙、除塵系統

6.測試控制軟件
