數顯靜力觸探儀

一、數顯靜力觸探儀概述

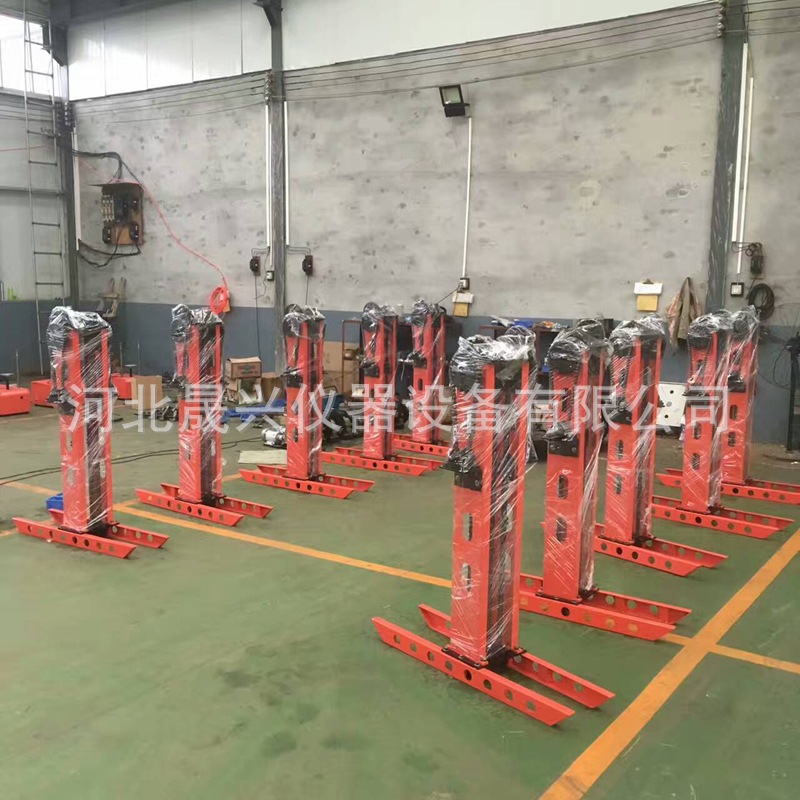

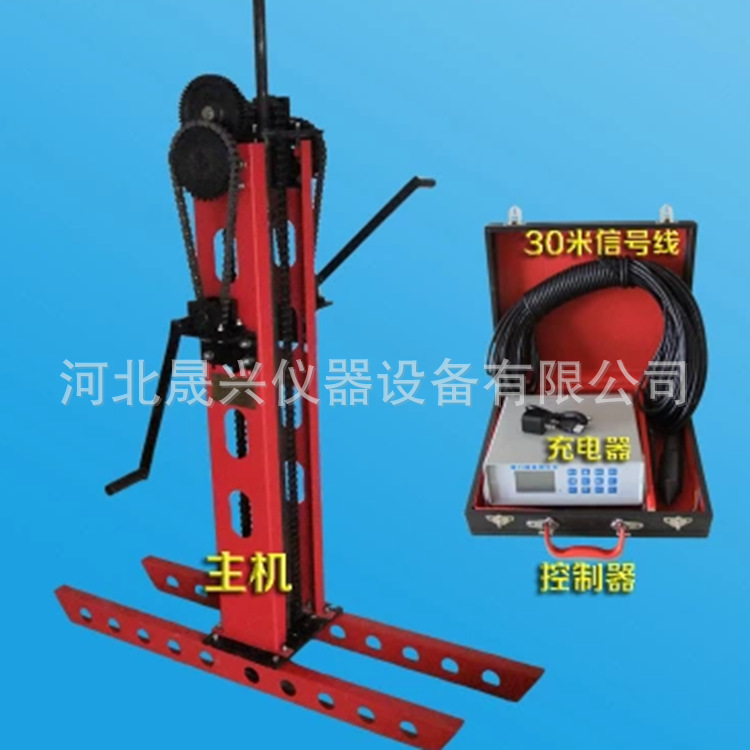

     CLD-2/3型靜力觸探機是利用機械傳動將探頭勻速地壓入土中，適宜在軟上、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化信號，傳送到地面的測量?jī)x表上。整機各部件重量輕，體積小，搬運方便，安裝方便，工作效率高，能配用不同直徑的探釬和探頭。

二、數顯靜力觸探儀技術參數：

    1、結構型式：主機（整機）、地錨、手搖式。

    2、額定慣入力：20KN、30KN。

    3、起拔力：25KN。

    4、貫入速度：1.2米／分。

    5、貫入深度：20米/30米。

    6、主機重量：60公斤。

    7、貫入桿1米20根。

三、工作原理：

    1、把主機與橫擔用螺絲連接。

    2、根據橫擔的長度選擇下錨點，把二根地錨下到土中(在主機兩邊)

    3、下錨可以用下錨扳手加套筒（助力），二人勻速推（根據土層

可選用大地錨片和小地錨片），也可用大管子鉗下錨。

    4、把主機安裝在兩根錨桿中間，必須水平安放，用土填實，不能搖動。

    5、把地錨夾板套入地錨桿里，放在橫擔上。

    6、探桿穿線，把探桿一正一反排列，電纜線逐一穿過，一頭連接探頭，（電纜線連接處用防水膠帶扎緊）。決不能有水滲到電纜線里

面（如探頭滲水就有可能損壞探頭）。另一頭連接測力儀表上。

    7、把探頭連接在探桿上，就可以穿過上面孔和下面孔，把探桿一根一根連接住（接頭處擰緊），在主機下面孔上安放導向套，夾住探桿不能左右搖動。

    8、在探桿接頭處插入襯墊，壓入土中時把一塊山形板放在襯墊上面，再搖動主機手柄，使主機兩面鏈條兩邊的加長銷壓住山形板，把探頭勻速壓入土中。

    9、起拔時，把山形板放在襯墊下面，主機手柄反搖，把探桿勻速提上來。

四、注意事項

l、主機在出廠后使用，請使用者在各齒輪，鏈輪間加機油或黃油，在磨合期中隨時請機械專業人員調整。

2、每次工作完畢請上油清潔放置，避免生銹。

3、探桿本廠經熱處理，使探桿硬度、韌性都超過一般鋼材，在接頭處也需上油。

4、探頭用完必須拆洗上油。

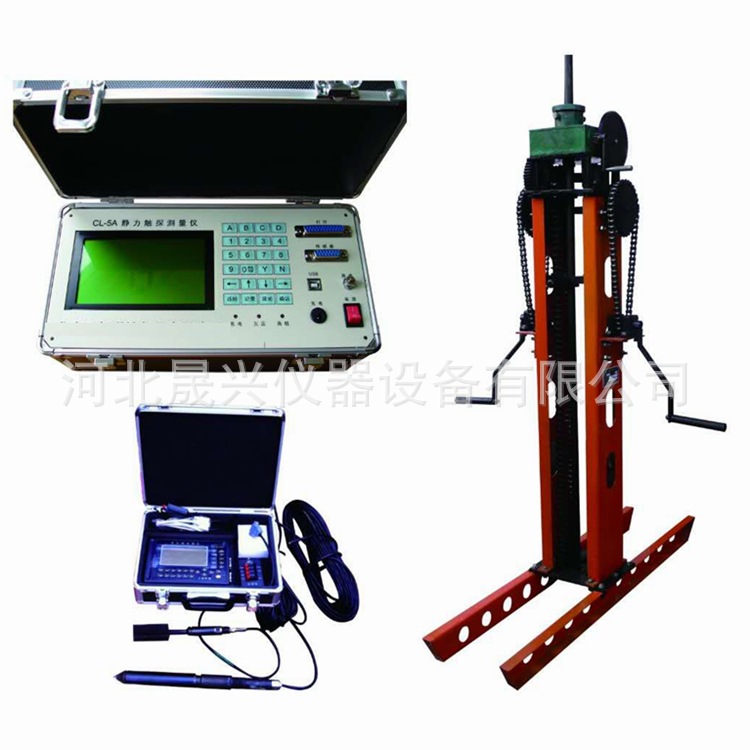

五、 數顯靜力觸探儀儀表的使用

    1、主要針對土木建筑，橋梁等工程的地質結構作原位測試。用相應的傳感器，可測量壓力、拉力、扭力、和重力等物理量，它是工程地質勘測設計單位進行上述堪測工作的儀器。

    2、儀表的特點

采用干電池工作，體積小，重量輕，攜帶方便，特別適用于野外作業。低功耗設計，可連續使用20小時，采用大規模集成電路，內部計算器自動調零，使用零點無飄移。消除撥盤開關引起的附加誤差，且可隨時校正，保證精度。

3、 主要技術性能

      (1)使用條件：環境溫度．5℃～+40℃，環境濕度≤80%

  (2)采樣速度：10次／秒

  (3)測量精度：0.01 kN

  (4)使用9V方塊電池

    4、儀器使用

  (1)儀器使用前先將說明書參閱一遍，以正確掌握儀器的使用范圍和操作方法。

  (2)打開儀表電源，在這控制器的頂部有電源開關。

 （3）按對應的顏色線接好傳感器接頭。

 （4）按“返回/清零”鍵，力值歸零。

 （5）按“峰值”鍵，峰值跟力值相等。

 （6）以上準備好就可以做試驗了。
