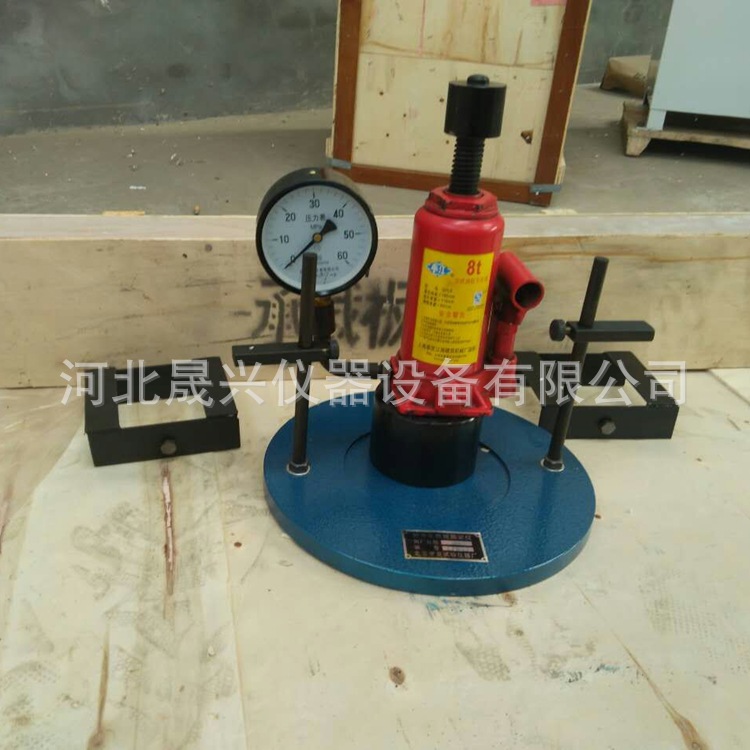

野外承載板

野外承載板適用于直接在路面上測定路基上、整層（厚度在0.8-1.0mm）路面材料及路面結構材料回彈模理。 本方法適用于在現場土基表面，通過承載板對土基逐級加載、卸載的方法，測出每級荷載下相應的土基回彈變形值，經過計算得土基回彈模量。

本方法適用于在現場土基表面，通過承載板對土基逐級加載、卸載的方法，測出每級荷載下相應的土基回彈變形值，經過計算得土基回彈模量。

技術參數：

1、荷載板：直徑：300mm

2、試驗力： 100KN

3、千斤頂行程：120mm　

4、測橋跨度：3000mm　

5、手動油泵額定壓力：70Mpa壓力

6、測試范圍：0～40Mpa

7、位移測試范圍：0～10mm

測定儀使用方法：

1、將承載梁安裝在后軸重10-12t的卡車后部大梁下距后軸0.8 m處，并用夾緊板和固緊絲將承載梁固定好。

2、選取有代表性的測點，在應測面上撒少量均勻的砂，放上承載板搓轉，使砂分布均勻并進行抹面上的小麻坑。用手指在承載板邊緣的2-3條直線上按壓，檢驗承載板有無翹動。

3、緩慢開動汽車，使汽車后部的承載梁的大約中間位置恰好位于承載板上方。

4、將油壓千斤頂置于承載板的正中，高度不夠時可將墊筒（或墊木）墊在千斤頂下，使千斤頂壓頭和承載板對中。（也可調整千斤頂的壓頭部分螺桿）。

安放彎壓儀（自備），使兩臺彎壓儀的測頭分別安放在承載板兩側的調平絲上，同時彎沉儀的尾部安裝變形的百分表。

注意事項：

1、當試驗結束后，應將儀器擦凈，以免銹蝕，并將油壓千斤頂保管好，以防碰壞壓力表。

2、油壓千斤頂標定記錄表要保管好，以免丟失，影響使用。
