1 概述

　　AGF-D16嵌入式多回路光伏直流柜采集裝置，主要用于光伏直流柜內，配合外部霍爾傳感器對匯流箱輸出電流電壓等進行測量，同時可以監控直流柜內斷路器、防雷器狀態。表內自帶溫度傳感器可以輔助測量柜內溫度，配合繼電器輸出可以實現自動溫控的柜內強制鼓風冷卻功能。裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

　　2 產品命名　　

　　注：96外形zui多可提供16路模擬量輸入，11路無源開關量輸入，無繼電器輸出功能

　　3 產品特點

　　◆ 配合外部霍爾傳感器進行多路隔離測量，安全性高

　　◆ 可配合電壓霍爾傳感器實現功率及電能測量

　　◆ 具有內部測溫功能

　　◆ 配合繼電器輸出實現溫控鼓風降溫功能

　　◆ 標配RS485接口

　　◆ 供電方式可選擇

　　注：zui后兩路電流輸入通道可配合電壓霍爾傳感器配置成電壓顯示，用于實現直流母線電壓、功率及電能的測量和計算。

　　4 產品功能

　　◆ 對多路匯流箱輸出電流進行監控

　　◆ 可帶開關量輸入，用于采集直流斷路器、防雷器等輸出空接點狀態

　　◆ 可帶繼電器輸出，用于鼓風降溫

　　◆ 數碼管顯示方式，適用于寬溫環境使用

　　◆ 支持ModBus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定

　　5 技術參數　　

　　6 AIM-T200絕緣監測儀

　　AIM-T200絕緣監測儀是一款高性能的絕緣監測裝置，用于直流IT系統(如光伏電站)或交流三相IT系統(如船舶用電)中，用以監測IT系統對地的絕緣狀態。當系統出現對地絕緣故障時，能夠及時發出報警信號，提醒工作人員根據實際情況進行處理。產品具有豐富的顯示與報警指示功能，界面友好，操作方便。

　　6.1 產品功能

　　實時監測直流或交流三相(AC3/(N) 0—800V)IT系統對地絕緣電阻;

　　實時監測直流(DC 0-650V)IT系統對地絕緣電阻;

　　監測到絕緣故障后，配合故障定位儀定位故障線路;

　　兩個獨立可調的絕緣故障預警、報警參數值，絕緣故障預警值范圍為：1kΩ-500kΩ;絕緣故障報警值范圍為：1 kΩ-200kΩ;

　　4個指示燈，分別用來指示：運行(綠色)、通訊(綠色)、預警(黃色)、報警(黃色);

　　12832 點陣LCD液晶顯示;

　　2個繼電器，分別在預警和報警時動作;

　　4個按鍵，分別為：自檢、向上、向下、設置/回車鍵;

　　事件記錄功能，能記錄zui多10條絕緣故障發生的時間、數值等;

　　1路RS485通訊接口，基于Modbus-RTU協議;

　　6.2 符合標準

　　GB/T 18268.24-2010 《測量、控制 實驗室用的電設備 電磁兼容性要求第24部分：特殊要求 符合IEC61557-8的絕緣監測裝置和符合IEC61557-9的絕緣故障定位設備的試驗配置、工作條件和性能判據》

　　IEC 61557-8-2007《交流1000V和直流1500V以下低壓配電系統電氣安全 防護檢測的試驗、測量或監控設備 第8部分：IT系統用絕緣監測裝置》

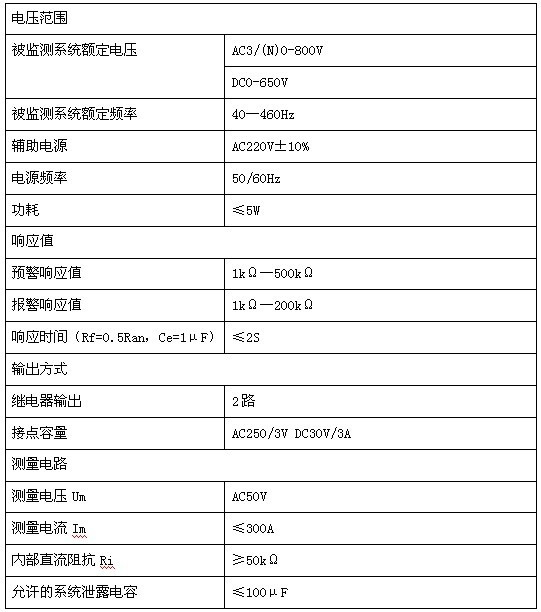

　　6.3 技術參數
