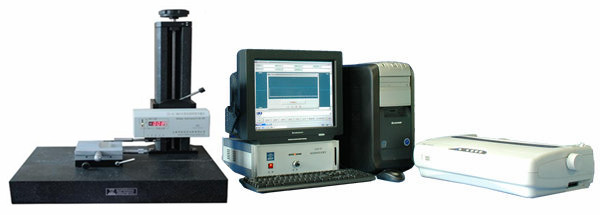

JB-6C型 微機控制高精度臺式表面粗糙度測量儀

 產品簡介   Product introduction

本儀器是評定零件表面質量的臺式粗糙度儀。可對多種零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面及軸承滾道等，實現了表面粗糙度的多功能精密測量。

本儀器系我司貫徹GB/T 6062-2002(eqv ISO3274:1996)標準生產的。經過幾年批量生產改進提高、性能穩定、故障率低。本儀器是80年代設計的用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，可達到同類產品的水平。

本儀器是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的形狀、輪廓的波峰波谷等參數測量，還能測量工件的TP臺階。儀器使用方便，測量精度高重復性穩定。

本機采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差。

本機配有電腦及測量軟件，運用的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達4000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械加工、精密刀具模具、科研單位、大專院校等各大行業中廣泛使用。

本機符合標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及標準ISO5436, ISO11562,ISO4287的要求。

 工作原理   Working principle

臺式表面粗糙度測量儀由二部分組成：

1- 1，采樣部分：

  這是機電一體化儀器中的精密部份。它分成：

    A、驅動機構：用PC 送出控制訊號操縱精密伺服馬達帶動傳感器在工件上作直線掃描。測量長度則根據不同截止波長，由使用者根據工件及標準確定。

    B、精密傳感器：本機采用差動式電感傳感器 。

    C、立柱：自動升降，精密定位在傳感器測量零位上。

    D、探針：在被測工件上掃描由工件表面輪廓不 平而形成上下位移，使傳感器中磁回路間隙改變導致電感變化，形成微弱訊號。

1-2，信號轉換：

傳感器輸出的微弱訊號經放大、鑒相后，經過低通濾器及根據高斯濾波器特性而設計的長波段濾波網絡，輸出模擬訊號分成二路。R參數；輪廓參數分別由USB數據采樣卡內的16位A/D轉換處理，形成數字信息，經USB輸至PC運算處理，顯示打印。

 性能特點   Performance characteristics

■   儀器按劃GB/T 6062-2002(eqv ISO3274:1996)標準每評定段水平取樣達1600點，共9600點，zui小間距0.5μm, 16bit的分辨率使有效靈敏度高達0.001μm。

■   天然鉆石觸針無導頭式640μm線性范圍新型粗糙度傳感器，測力小符合標準、數據重復性好。可按用戶需要提 供特種測量配件。

■   除提供Ra，Rz，Rt，Rp，Rpm等20余種參數外，還能提供內燃機Rmr曲線參數。評估磨 損的Rk系列、R參數

■   本機有高斯濾波器及2CR濾波器可供選擇，并帶有曲線修正軟件，能測量曲面上的粗糙度。

■   本機在Win操作系統下界面十分友好穩定。測量軟件符合粗糙度定義，可自動校正精度、確保儀器在線保持高精度的工作狀態；使用簡單方便，能在計算機內貯存測量結果、數據、圖形；編輯統計平均值等測量數據，便于網絡傳輸。

■   全面執行國標GB/T 6020-2002，按 JJF 1105—2003計量校正規范中zui高指標出廠

■   評定長度采樣達9600點 采樣間距（0.5 μm）采用無導頭寬范圍（800μm）高線性（2%）的傳感器，信噪比得到了的提高；

■   性能國內，應用高斯濾波器， 測量數據精確，能與進口高檔儀器進行比較

■   創新的軟件、優化的硬件設汁、達到功能齊全 性能穩定高性價比、低功耗、低故障率、造就低使用成本

■   采用了新USB接口數據采集卡,使終端數據顯示更靈活、精確，干擾更小；

■   采用了實時數據采集程序，可同步顯示表面輪廓數據；

■   增設波紋度W參數測量，測量界面上同步統計多次數據；

■   數據采集器采用3mm全不銹鋼外殼，穩定性更佳、使用壽命更長；

■   電腦全程控制立柱自動升降，測量過程更加自動化；

 技術指標   Technical indicators

1、執行標準：按JJF1105-2003觸針式表面粗糙測量儀校準規范zui高檔；

2、測量參數：Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rsm、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2、Wa、Wt……

3、zui大測量長度：25mm；50mm；

4、直線度測量精度：0.4μm；

5、濾波器：高斯(Gaussian)濾波器（ISO11562:1996），2RC濾波器；

6、截止波長：0.25，0.8，2.5；

7、測量重復性：3%；

8、相對示值誤差：±5%；

9、示值穩定性：3%；

10、測量長度：λc ╳3、4、5、6、7（1.0-17.5mm）；

11、測量范圍：800μm；

12、分辨率：0.001μm；

13、測量速度：0.1mm/s，0.32mm/s，0.5mm/s；

14、返回速度（自動）：1mm/s；

15、傳感器針尖：R=2μm鉆石（測量力1mN）；R=5μm鉆石(測量力4mN）；

注：本機可選測 波紋度參數

 標準配置   Standard configuration

1、立柱

2、驅動器

3、高精度無導頭粗糙度傳感器

4、大理石電動升降立柱

5、X-Y精密微調工作臺

6、粗糙度&輪廓度測量軟件

7、工控USB-16Bit A/D數據采集卡

8、標準粗糙度樣塊

9、計算機（可選）

10、打印機（可選）

11、電源線

12、隨機文件

 選配附件   Optional accessories

●  粗糙度圓弧傳感器

●  粗糙度深槽傳感器

●  粗糙度小孔傳感器

●  萬向工作臺

●  可根據用戶要求設計形狀測針和粗糙度傳感器

●  多功能V型塊

●  輪廓儀底臺

●  角度校準器具

●  標準球校準器具

●  平口鉗

 注意事項   Precautions

1、保養：加強測量儀的維護保養工作，可以保證臺式表面粗糙度測量儀的正常使用和延長儀器的使用壽命。

1）儀器使用環境要求：防塵、防腐蝕性氣體、防震、防止噪聲源的干擾、輸入電源（220V、50Hz）必須要接地良好，并為儀器配備一防塵罩，在不工作時罩住儀器。

2）升降裝置，應注意上油和防銹。

3）可調工作臺與大理石，應始終保持清潔，不影響測量儀的使用。

4）傳感器，其本身是一個非常精細的部件，無論何時，都要確保其頭部針尖的清潔。同時，被測物體上不能有灰和油污。在測量時，應將被測物清洗干凈，再進行測量。并且傳感器要輕舉輕放。尤其傳感器支承部位不能用手按壓以免損壞。

5）儀器在使用前和使用后，都必須認真地做好儀器的清潔工作。以保證測量儀的正常使用。

2、顯示錯誤 “傳感器不在起始位"  解決方法：

        （注意：本機輸入電源必須接地完好，否則除了將引起干擾之外，還會造成機殼帶電并導致儀器內部元器件損壞）

1）通電：將220伏電源線、接到+12V電源適配器輸入插座內，輸出線接至USB數據采集合電源輸入插孔內。

2）驅動器電纜：其中15腳插頭接到驅動器輸入插座內； 37腳插頭接到USB數據采集合輸出37腳插座內。

3）立柱電纜：其中 9腳插頭接到大理石立柱頂端輸入插座內.另一端9腳插頭接到USB數據采集合輸出9腳插座內。

4）按放：儀器應該安裝在穩定的基座上避免震動并隔離噪聲干擾源，應有一個防塵干燥及無腐   蝕物質環境，使用計算機應按有關規則進行。
