LV-7000系列可用于非接觸測量移動物體，轉動物體的移動及轉動速度，速度變化，以及移動的距離或長度等。是靈敏度高，響應速度快的激光表面速度計。由于是非接觸測量移動物體，至今為止測量困難的測試場所也可簡單地進行測量。
使用LV-7000系列激光表面速度計，許多測量評價非常困難的產品特性可以進行正確精準的評價，掌握產品的狀態現象。對應材料的選擇，零部件的品質提升，減少材料損失都具有幫助。
特長
· 不需要配戴，不需要在激光測量區域內使用，不需要管理者。
· 采用獨自的光學系統及信號處理系統，靈敏度高。適用范圍廣。
· 測量點位置明確便于確認，測試簡便。
· 激光測量點極小具有高度的空間分辨率。細線纜或狹小的部位都可以進行測量。
· 激光測量不會對被測物造成損傷，變形，以及瑕疵。
· 不會因測量對象的跳動等影響測量，沒有打滑以及磨損發生。
· 使用接觸式測量很難進行的垂直方向，下行低洼等處的速度，長度的測量都可進行。
· 可以檢測橡膠，樹脂，紡織物等可伸縮材質的物品的伸縮速度及方向。
· 配有測量電平指示表示的小型傳感器，可同時確認測量對象與動作狀態。
· 800 m/s2的高速響應（使用選配高速模塊可達1600 m/s2）?？蓽y(cè)量從靜止?fàn)顟B(tài)開始的快速起動以及急停。
· 可以2臺配套測量2點間的差分測量。
· 高分辨率可測量微小速度。
· 使用大型LED顯示器，便于設置與視認數據
· 各功能配有按鍵，使用方便快捷。
· 配有RS-232C接口，可輸出速度，相位差?？筛鶕?jù)需要進行選擇。
符合激光安全等級2級測量靈敏度高
非接觸無負荷測量
操作簡單功能強
LV-7000系列表面速度計的視頻介紹 (YouTube)
應用介紹
扭曲/扭曲振動測量
傳動系統，轉動軸，汽輪機，曲軸等的扭曲測量或扭曲振動測量。
輪胎的速度與狀態測量
輪胎與地面的速度差，周速度變化，差異，扭曲，變形，滑動等狀態測量
轉輪與皮帶的狀態
曲軸飛輪，啟動電機，壓縮機等與傳動皮帶的速度，滑動，伸縮，差動的測量
材料特性的評價
材料的伸張位置的檢出，伸張位置，伸張速度的差異檢出，壓縮與拉擴時的狀態測量
速度，速度變動的測量
紙，薄膜，橡膠，布料，不織布，塑料薄膜等的速度，速度變動的測量
卷軸時的長度測量
各類線材，通信光纜，電梯用鋼纜等的長度測量
傳送滑動的測量
印刷機，復印機，掃描機，紙，布，塑料薄模等傳送時的滑動測量
垂直與凹槽位置的傳送測量
紙，布，塑料薄模等傳送時垂直與凹槽位置的速度及速度變動的測量
傳感器與處理器的外觀
系統構成
（下圖中，波形分析記錄儀器，RV-3150，以及OS-2000系列時間序列數據分析軟件，均可鏈接至相應產品說明頁面）
測量原理
測量原理1。移動物體的速度測量
1. 2個激光光束以2θ角度交叉時，在交叉區域產生干涉條紋現象。
2. 干涉條紋區域內有光粒子通過。
3. 干涉條紋區域內有光粒子通過時，產生明→暗→明→暗，呈波動擴散狀態。
在這里，· 粒子的速度：V· 干涉條紋的間隔：d
波動的頻率（周期）f=v/d
4. 傳感器通過感受波動狀態的擴散光測得光的變化頻率。
5. 干涉條紋的間隔 d 是固定的條件下，可得到速度
測量原理2。 變化方向以及極性的測量
在測量變動速度時需要測得移動方向以及極性。在2個激光光束中使用AOM（聲光調制器）將其中1個激光的頻率進行偏移，由此使干涉條紋根據偏移頻率 ⊿f 進行速度變化，即可測出速度 v 的移動方向及極性。
受光部測得的擴散光的強度頻率為 f'
f' ＜ ⊿f：比偏移頻率低的頻率？
f' ＞ ⊿f：比偏移頻率高的頻率？
以偏移頻率為基準判別方向與極性。
規格
LV-7002 激光表面速度計傳感器
| 檢測方式 | 擴散光差動型 | |
|---|---|---|
| 檢測極性 | 傳感器正面由左到右為 + 向 | |
| 距離精度 | ±0.2 %以內（25 ℃條件下的標準面距離評價測量） | |
| 激光 | ||
| 激光安全等級 | Class2 IEC60825-1:2007:2014（JIS6802:2014） | |
| 測量用激光 | λ＝1550 nm 10 mW以下 CW發振 | |
| 核準用激光 | λ= 635 nm 1 mW以下 CW發振 | |
| 激光光點徑 | 2 mm × 1 mm的橢圓型 以移動對象的平行方向?yàn)殚L(zhǎng)徑 | |
| 激光光源壽命 | 核準用光源：10000 小時以上（25 ℃） ※理論計算值 測量用：10000 小時以上 ※理論計算值 | 核準用光源的輸出小于規格值時，控制器側的LASER LED將閃爍報警，測量光源輸出停止 |
| 測量距離 | ||
| 測量距離中心 | 200 mm ※傳感器前部端面起 | |
| 測量范圍（縱深） | ±4 mm誤差：±0.2 %以內 ±10 mm誤差：±5 %以內 | ※25 ℃時，本公司規格標準面及距離評價誤差值 |
| 測量速度 | ||
| 尺標系數 | 由控制器自動從傳感器讀取 | |
| 測量速度范圍 | ±1800 m/min | |
| 測量大加速度 | 800 m/s2以上 | |
| 傳感器懸架 | ||
大型磁性臺架 LV-0030用螺孔 | 螺絲徑：M8 適當緊固扭矩規格（6 N?m：0.5T系列相當） 個數：1 位置：傳感器基準面部 檢測中心軸線 縱深：8 mm以上 | |
| 傳感器懸架用螺孔 | 螺絲徑：M4 適當緊固扭矩規格（1.5 N?m）強化高精度螺絲襯 個數：4 位置：傳感器基準面部 4角 | |
| 選配件的設置 | ||
| 90度反光鏡用螺孔 | 螺絲徑：M3 適當緊固扭矩規格（0.6 N?m）強化高精度螺絲襯 個數：2 位置：傳感器前面部 縱深：3 mm以上 | |
| 測光靈敏度監視器 | ||
| 測光電平（SIG LEVEL） | 測光電平5段LED（綠色）表示 | |
| 測光異常（ERROR） | 異常時LED（紅色）表示 | |
| 激光照射監視（LASER） | 測量用激光源照射時LED（綠色）表示 | |
| 外觀尺寸 | W 75 mm X H 40 ｍｍ X D 155 mm | |
| 本體重量 | 約750 g 不含電纜及選配件 | |
| 符合標準 | ||
| 激光安全 | FDA 21CFR Part 1040.10（ CDRH） IEC60825-1:2007:2014 JIS C 6802 :2007:2014 | |
| EMC | FCC（Part15B）:2015 CANADA EMI規制（ICES-003）:2016 EN61326-1:2013 class A Table2 | |
| 安全 | EN61010-1:2013 | |
| 使用環境 | 溫度范圍 0～40 ℃ 濕度范圍 20～80 %（不結露） | |
| 保存環境 | 溫度范圍 ー10 ℃～50 ℃ 濕度范圍 20～80 %（不結露） | |
LV-7100 激光表面速度計控制器
| 測量速度 | |||
|---|---|---|---|
| 検出速度范圍 | ±1800 m/min | ||
| 測量大加速度 | 800 m/s2（MAX）：RESPONSE選擇[FAST] 400 m/s2（MAX）：RESPONSE選擇[SLOW] | ||
| 速度輸出（VELOCITY OUT） | |||
| 輸出電壓 | ±10 V（20 V p-p）：輸入側輸入阻抗100 ｋΩ以上 ※有短路保護 極性：傳感器正面由左到右為 + 電壓，右到左為 – 電壓 ※可反轉 | ||
| 漂移 | 180 m/min、 50 m/min、 10 m/min、 1 m/min、 | 0.9 m/min、 | ※在使用溫度范圍內 |
| 1 m/min（High-Resolution） | 0.05 m/min | ||
| 直線性 | 180（m/min）/V ±1 %（ F.S） 50（m/min）/V ±1 %（ F.S） 10（m/min）/V ±2 %（ F.S） 1（m/min）/V ±5 %（ F.S） 1（m/min）/V (HIGH RESOLUTION) ※fc=10 Hz ±5 %（ F.S） | ||
| 截至頻率 | 5 kHz LPF GAIN fc=ー3 dB | ||
| 輸出阻抗 | 50 Ω以下 輸入側輸入阻抗100 ｋΩ以上 | ||
| 輸出端子 | BNC（CO2型） 前部面板 | ||
| 極性切換（＋/－） | 前部面板[＋/－]極性選擇鍵 | ||
| 速度量程 （VELOCITY-RANGE（m/min）/V） | 180（m/min）/V | 分辨率：有效值0.1 m/min以下 | |
| 50（m/min）/V | |||
| 10（m/min）/V | |||
| 1（m/min）/V | |||
| 1（m/min）/V （HIGH RESOLUTION） | 分辨率：有效值0. 01 m/min以下 截止頻率10 Hz ※GAIN fc = －3 dB | ||
| 速度量程過超 | 超過各速度量程上限值1 %時LED（紅色）表示 | ||
| 低通濾波器 （VELOCITY-LPF） | 前部面板[LPF]頻率選擇鍵 | ||
| 1 kHz | GAIN fc=ー3 dB（ ±2.0 dB） | ||
| 300 Hz | |||
| 5 kHz | GAIN fc=5 kHz（ー3 dB） | ||
| 相位差輸出（SIG A / SIG B OUT） | |||
| 輸出波形 | 2相方波輸出 | ||
| 輸出方式 | 行驅動 | Hi:2.5 V以上 Lo:0.5 V以下 響應時間：～1 MHz | |
| 推拉輸出電路 | Hi:10.5 V以上 Lo:0.5 V以下 響應時間：～100 kHz | ||
| 相位差 | 90 °±60 ° | T:周期 T/4±T/6 | |
| 占空比 | 50 %±20 % | T:周期 T/2±T/5 | |
| 輸出端子 | NJC-2010-RF（七星科學研究所制） | ||
| 脈沖幅（A,B Phase） | 1分周 2分周 4分周 8分周 16分周 32分周 64分周 128分周 256分周（上記相位差及占空比） | ||
| 脈沖幅切換 | 切換開關 | ||
| 表示部 | |||
| 表示器 | 7段LED（綠色） | ||
| 7位與極性 | |||
| 小數點 | 單位以及速度量程固定 | ||
| 表示更新時間 | 0.1 s | ||
| 大表示長度 | 9999.999 m | ||
| 距離總清 | 前部面板[LENGTH RESET]鍵 后部面板[RESET IN]信號 | ||
| 単位切換 | [UNIT SELECT] 鍵 距離単位： m 、mm | ||
| 感光異常表示 | 表示器閃爍 | ||
| 搜索狀態表示 | [ー]表示 | ||
| 大距離表示時 | 點滅表示 | ||
| 感光監視 | |||
| 感光電平表示 （DETECT - LEVEL） | 10段LED（綠色 | ||
| 感光電平輸出 （LEVEL OUT） | 輸出端子：BNC（CO2型） | ||
感光電平異常 （ERROR） | 感光電平過低時LED（紅色）表示 | ||
感光電平異常輸出 （ERROR OUT） | 輸出端子：NJC-163-RF（插座） | ||
搜索 （DETECT-SEARCH） | 前部面板[SEARCH]鍵 | ||
| 串行通信接口（RS-232C） | |||
| 規格 | RS-232C | ||
| 接口 | D-sub 9針 | ||
| 規格 | 通信方式 | 非同期全雙工模式 | |
| 波特率 | 19200 | ||
| 位長 | 8位 | ||
| 奇偶校驗 | 無 | ||
| 開始位 | 1位 | ||
| 停止位 | 1位 | ||
| 截止符 | CR+LF | ||
| 控制 | 無 | ||
極性切換 （+/-） | 前部面板[+/-]鍵
| 數據表示的極性反轉 速度輸出電壓的極性反轉 | |
| 極性反轉時LED（紅色）表示 | |||
距離總清輸入 （RESET IN） | 信號端子 | NJC-163-RM（插座） | |
| 輸入方式 | 無電壓接點 | ||
| 鎖定保護 （SAFETY LOCK） | 信號端子 | RM12BPE-2PH（71）（插頭）※附屬短接端子 | |
| 輸入方式 | 無電壓接點 短接時激光照射 | ||
激光照射開關 (LASER） | 前部面板[LASER]鍵 ON時LED（綠色）表示 | ||
| 警告表示 | 核準用光源壽命警告：約1 s間隔閃爍 測量用光源壽命警告：約0.1 s間隔閃爍 | ||
| 防護功能 | 電源開通時激光源處于關閉狀態 ※電源開通時激光源同時開通的模式在出廠時可對應。 | ||
感光度切換 （DETECT） | 感光度切換 | 4量程 | |
| 前部面板〔DETECT〕部的設定鍵 ※出廠設定為L(zhǎng)OW | |||
設定鎖定 | 前部面板[鎖定]鍵 | ||
| 鎖定 | 按鍵持續約2秒 ※鎖定狀態LED（白色）表示 | ||
| 解除 | 按鍵持續約2秒 | ||
| 鎖定范圍 | [LASER]鍵以外的所有設定鍵 | ||
| 控制器連接 （CONNECT IN/OUT） | 信號連接 | 連接臺數：大2臺 使用電纜連接，2臺可同時進行距離清零 | |
| 框體連接 | 2臺LV-7100可上下位置連接 ※使用LV-0772控制器連接套件 | ||
| 使用環境 | 溫度范圍 | 0～40 ℃ | |
| 濕度范圍 | 20～80 % 不結露 | ||
| 保存環境 | 溫度范圍 | -10 ℃～50 ℃ | |
| 濕度范圍 | 20～80 % 不結露 | ||
| 電源 | 電壓 | AC 100-240 V 50/60 Hz | |
| 消耗功率 | 70 VA以下 | ||
| 電源開關 | 電源ON/OFF | ||
| 冷卻 | 空氣冷卻 | ||
| 外觀尺寸 | W 310 mm X H 135 mm X D 176 mm 以下?。ú缓蛊鸩糠郑?/td> | ||
| 重量 | 約 3 kg（控制器本體） | ||
產品構成
| 型名 | 品名 | 定格 |
|---|---|---|
| LV-7002 | 激光表面速度傳感器 | WD=200 |
| LV-7100 | 激光表面速度控制器 | |
| LV-0703 | 傳感器用電纜 | 3 ｍ |
| LV-0705 | 傳感器用電纜 | 5 m |
| LV-0730 | 傳感器用高速模塊 | 對應測量速度范圍 0～±3,600 m/min |
| LV-0731 | 控制器用高速模塊 | 對應測量速度范圍 0～±3,600 m/min |
| LV-0752 | 90度反光鏡 | |
| LV-0762 | 傳感器懸架配件 | |
| LV-0772 | 控制器連接套件 | 2臺LV-7100連接 |
| LV-0791A | 保管箱 | 1套用 |
選配件
傳感器用高速模塊 (LV-0730)
加裝在傳感器的端面，配套后測量范圍可擴大到速度范圍大0～±3,600 m/min，跟蹤大加速度1,600 m/s2。
※需要配套LV-0731使用。
※不可由傳感器上自由拆卸。 需要拆卸時需要返廠對應處理。
LV-7002激光表面速度計傳感器 + LV-0730 傳感器用高速模塊
| 激光 | ||
|---|---|---|
| 激光安全等級 | Class2 | |
| 測量用激光 | λ＝1550 nm 10 mW未滿 CW發振 | |
| 核準用激光 | λ= 635 nm 1 mW未滿 CW發振 | |
| 激光點直徑 | 2 mm × 1 mm的橢圓形 與移動對象平行的方向?yàn)殚L(zhǎng)徑 | |
| 検出距離 | ||
| 検出距離中心 | 172 mm ※模塊下部端面起 | |
| 測量范圍（縱深） | ±4 mm距離精度：±0.2（of Reading）％以內 ±15 mm距離精度：±5.0（of Reading）％以內 | 25 ℃、本公司標準面、距離評價中的讀值誤差 |
| 測量速度 | ||
| 尺標系數 | 由控制器自動從傳感器讀取 | 約15 µm |
| 測量速度范圍 | 0～±3600 m/min | |
| 大跟蹤加速度 | 1600 m/s2以上 | |
| 外形尺寸 | W 76 mm X H 40 ｍｍ X D 183 mm | |
| 本體質量 | 約 900 g 不含電纜 / 其他選配件 | |
控制器用高速模塊 (LV-0731)
用于設定LV-7100的測量速度量程，尺度系數。測量的速度范圍大0～±3,600 m/min，跟蹤大加速度1,600 m/s2。
※需要配套LV-0730使用
LV-7100激光表面速度計控制器 + LV-0731 控制器用高速模塊
| 測量速度 | |||||
|---|---|---|---|---|---|
| 測量速度范圍 | 0～±3600 m/min | ||||
| 跟蹤加速度 | 1600 m/s 2（MAX）： RESPONSE選擇【FAST】時 | ||||
| 800 m/s 2（MAX）： RESPONSE選擇【SLOW】時 | |||||
| RESPONSE LED:閃爍、ERROR OUT:輸出 ※響應頻率大800 Hz | |||||
速度輸出（VELOCITY OUT） | |||||

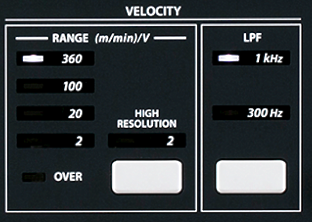

速度輸出 (VELOCITY OUT) | 用前部面板〔RANGE〕內的按鈕選擇 | 360（m/min）/V | |||
| 100（m/min）/V | |||||
| 20（m/min）/V | |||||
| 2（m/min）/V | |||||
| 2（m/min）/V （HIGH RESOLUTION） | 截止頻率10 Hz ※GAIN fc=-3dB | ||||
| 速度量程過超 | 超過各速度量程上限值1 %時LED（紅色）亮燈 | ||||
| 測量下限、分辨率 | 360（m/min）/V | 測量下限 1.08 m/min以下※ | |||
| 100（m/min）/V | 測定下限 1.00 m/min以下 ※ | ||||
| 20（m/min）/V | 測量下限 0.06 m/min以下※ | ||||
| 2（m/min）/V | 測量下限 0.006 m/min以下※ | ||||
| 2（m/min）/V （HIGH RESOLUTION） ※fc=10 Hz | 分辨率 0.02 m/min以下※ | ||||
直線性 ※DC偏移除外 | 360（m/min）/V | ±1 % (F.S) 以內 | |||
| 100（m/min）/V | ±1 % (F.S) 以內 | ||||
| 20（m/min）/V | ±2 % (F.S) 以內 | ||||
| 2（m/min）/V | ±5 % (F.S) 以內 | ||||
| 2（m/min）/V （HIGH RESOLUTION） ※fc=10 Hz | ±5 % (F.S) 以內 | ||||
| DC偏移 | 360（m/min）/V | ±180 m/min 以內 | 在使用溫度(0~40°C) 環境內 | ||
| 100（m/min）/V | ±50 m/min 以內 | ||||
| 20（m/min）/V | ±10 m/min 以內 | ||||
| 2（m/min）/V | ±1.0 m/min 以內 | ||||
| 2（m/min）/V （HIGH RESOLUTION）※fc=10 Hz | ±0.1 m/min 以內 | ||||
| 位相差出力（SIG A / SIG B OUT） | |||||
脈沖幅 (A,B Phase) | 1分周 | 約15 μm | 尺標系數 (控制器從傳感器自動讀取) | 4倍乘后 | |
| 2分周 | 約30 μm | ||||
| 4分周 | 約60 μm | ||||
| 8分周 | 約120 μm | ||||
| 16分周 | 約240 μm | ||||
| 32分周 | 約480 μm | ||||
| 64分周 | 約960 μm | ||||
| 128分周 | 約1,920 μm | ||||
| 256分周 | 約3,840 μm | ||||
| 脈沖幅切換 | 集成開關進行設置 背部面板 | ||||
90度反光鏡
激光在任意位置±90度轉向照射的光學用具，使用它對狹小場所或機器的間隙部的測量對象進行測量。※裝配LV-0730時也可使用。
使用例
訂貨后銷售產品
LV-0752 90度反光鏡
| LV-7002 安裝時 | ＬＶ-7002 ＋ LV-0730 安裝時 | ||
|---|---|---|---|
| 測量距離 | 測量距離中心 | 30～180 mm | 30～150 mm |
測量范圍 （縱深） | ±8 mm | ±8 mm | |
距離精度 （25 ℃條件下以本公司標準面評價距離） | ±0.2(of Reading) %以內（縱深 ± 4 mm） | ±0.2(of Reading) %以內（縱深 ± 4 mm） | |
| ±5.0(of Reading) %以內（縱深 ± 8 mm） | ±5.0(of Reading) %以內（縱深 ± 8 mm） | ||
| 外形尺寸 | 約 108(W) X 38(H) X 234.5(D) mm （不含凸起部分） | ||
| 質量 | 約 300 g | ||
| 使用環境 | 溫度范圍 | 0～40 ℃ | |
| 濕度范圍 | 20～80 %（不結露） | ||
| 保存環境 | 溫度范圍 | -10～50 ℃ | |
| 濕度范圍 | 20～80 %（不結露） | ||
| 附屬品 | 內六角螺栓×1（拆下滑動固定桿使用） 內六角扳手1 | ||
傳感器懸架配件(LV-0762)
用于設置傳感器，增加固定部位，可倒立懸架等，使用它傳感器可4個方向進行懸架設置。
※裝配LV-0730時也可使用。
使用例
訂貨后銷售產品
大型磁性臺架 (LV-0030)
傳感器設置用磁性臺架。具有2個關節點可自由設置激光的照射方向?？膳涮孜⒄{(diào)平臺LV-0015/0016使用，可進行檢測位置的微小調整。
XY軸微調平臺 (LV-0015)
與大型磁性臺架LV-0030配套使用，可進行X，Y方向檢測位置的微小調整。單體使用也可確定測量位置。
平臺面積：60×60 mm
移動量： ±5 mm
Z軸微調平臺 (LV-0016)
可進行Z方向檢測位置上下移動的微小調整?？膳c大型磁性臺架LV-0030配套使用，確定激光與被測位置的焦點。水平位置的調整也可使用。
平臺面積：60×60 mm
移動量：0～10 mm
大型三腳架 (LV-0017A)
使用方便可適用地點對象廣泛的傳感器設置輔助用具。
附屬品
LV-0018A ：鋼制平板
大型磁性臺架LV-0030與附屬的鋼制平板（LV-0018A) 配套著磁固定使用。
控制器連接套件(LV-0772)
※不包含LV-7100本體
※裝配LV-0731時也可使用
連接2臺LV-7100激光表面速度控制器，2通道進行檢測。通過連接激光表面速度控制器一體化，可同時總清2臺的距離長度等測量值。
保管箱 (LV-0791)
可保存1套LV-7000測量系統，包括傳感器，控制器，磁性臺架，反光鏡等。集中管理便于使用，攜帶，保管。
裝配LV-0730，LV-0731時也可收納。
使用例
可收納器材一覽
·LV-7002 × 1
·LV-7100 × 1
·LV-0703 或 LV-0705 × 1
·LV-0030 × 1
·LV-0015 × 1
·LV-0016 × 1
·LV-0018A × 1
·LV-0752 × 1
·LV-0762 × 1
·LV-0772 × 1
·使用說明書
·電源電纜等
相關產品
輪式編碼器 (RP-7400)
點擊至產品說明頁面 >>
特長
·脈沖數 測量速度用：120 P/R，1200 P/R。測量長度用：200 P/R
·輸出方式4種
?推拉輸出電路（標準配備）
?共射極電路 （選配功能）
?共集極電路 （選配功能）
?集電極開路（選配功能）
多功能可逆型計數器(RV-3150)
點擊至產品說明頁面 >>
特長
·可更換倍乘數、比率修正功能、偏移功能、改變小數點位置、更改計數方向
·外部輸出：
?比較結果
（4種設定值，可作為條件數據保存）
?模擬電壓
?BCD
?RS-232C通信
日本小野測器激光表面速度計 LV-7000 系列
日本小野測器激光表面速度計 LV-7000 系列
所有評論僅代表網友意見，與本站立場無關。
