CSQC300端子截面分析儀

產品介紹：

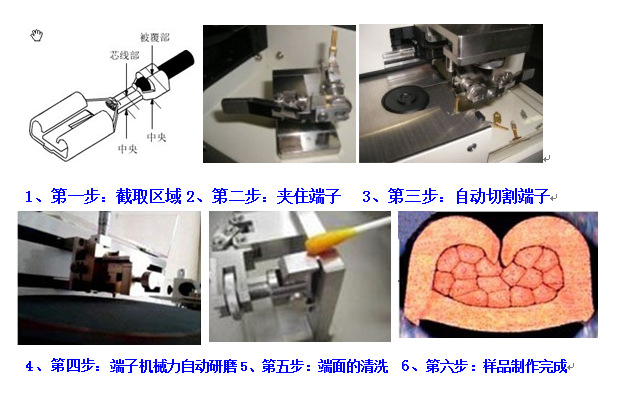

    CS-QC300端子截面分析儀是針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套線束斷面分析儀系統由端子切割研磨一體設備、日本進口光學采樣、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析等系統組成，采用切割研磨一體式設備，以新技術，切割與研磨一次性完成，保證了端子的平整度要求。我司原采用的切割研磨分體機設備已更新（切割完畢后取下夾具放至研磨設備研磨并不能保證端子的平整都及無法精確確定研磨的精度）。全套檢測系統可在5分鐘內完成一個端子的處理分析，地提高了端子斷面品質檢驗的速度。操作簡單方便、快捷，采用進口高清的圖像采集系統、精確的測量分析為您的生產保駕護航。

技術參數:
1.端子截面分析：連續變倍光學系統（標定后無需在標定）
2.視頻總倍率：26~260X
3.電線的適用范圍：0.01m ㎡~50m ㎡
4.電源：AC100V~AC240V
5.成像系統：工業高清視頻系統 300 萬
6.切割片規格：Φ150X0.5mm（進口、細膩耐用、其他公司采用國內沙粒度較粗、使用壽
命短，切割后端子表面粗糙。 ）
7.研磨砂紙：1200# 600#
8.標準夾具：0.01—50mm2
9.精密一體式自動切割研磨設備，德國電機 0~4500rpm 無極調速（其他公司采用定速、無
法滿足不同大小端子的需求）
10.專業端子截面分析軟件含加密鎖及光盤（我司 技術）
11.高精度基準尺:0.01/10mm
12.端子腐蝕：液體清洗（5S 完成）
13.照明光源：全白可調 LED 照明裝置(冷光)
14.外形尺寸：W500XD350XH350
