高精度鉆井定向傳感器1150實現高精度測量翻滾角roll ,傾斜角,方位角等鉆孔測井和鉆井數據,可替換tensor張量定向傳感器,該傳感器的長度是29.2“,與tensor定向傳感器尺寸相同。
高精度鉆井定向傳感器1150包含三軸FLuxgate磁強計和3軸加速度計,加速計給出翻滾角和傾斜角度,磁力傳感器給出方位角數據。

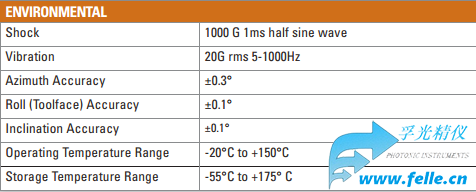

在設計溫度范圍內保持高精度測量,傳感器j具有溫度補償,翻滾角和傾斜角精度為0.1度,方位角精度為±0.3°。
特征
- 高精度：±0.1º滾動和傾斜以及±0.3°的方位角
- 數字串行輸入/輸出

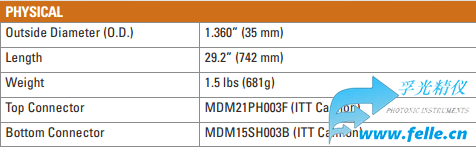

- 小尺寸：1.360“外徑29.2”長
- 溫度補償至150°C
應用
- 張量數字下降替換
- 測井儀器定位
- 定向鉆井
數據接口與馬克西姆MAX186實施模擬到數字轉換器（A-D）；用戶訪問此轉換器通過暴露的SPI端口。校準常數存儲在芯片24aa16粉煤灰存儲芯片的IIC訪問暴露接口。無論是A至D和粉煤灰存儲設計是張量兼容。張量的10引腳總線實現了傳遞信號通過傳感器。
除了Tensor A至D和粉煤灰的存儲器接口，有一個數字串行接口。此接口發送磁強計和加速度計輸出或系統方位角。
在數字接口上傳輸的數據是溫度校準的，并且可以以ASCII或二進制格式傳輸：
•ASCII協議向模型1150發送ASCII字符。獲取數據。返回的數據傳輸為1150 ASCII數據流，帶有返回和換行符，所以它可以很容易地顯示在視頻終端上（提供了ttl-to-rs232轉換是由用戶）。
•二進制協議用于高速計算機到計算機交換。在這種情況下，一個字節發送請求數據。模型1150然后返回一個字節的數據包包含所需的數據加上報頭和校驗。

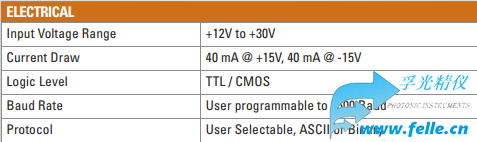

1150可以配置配置傳輸數字數據的命令或可配置數據配置，autosend在上電。串行輸入和串行接口的數字接口工作在TTL / CMOS電平。通常設置為9600波特，只有一個停止位和NO。奇偶校驗。其他波特率可以由用戶編程。
